may SCHATTELLO | RECHTECKIG | 2,5 x 3 m

Technische Daten

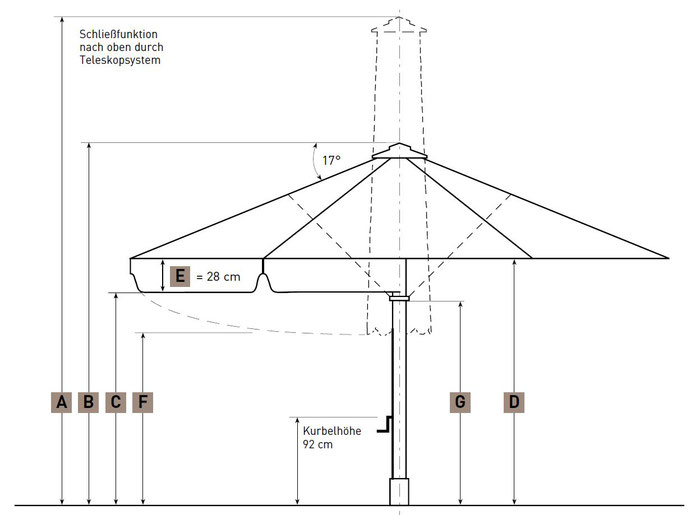

Technische Daten und Maße zum may Sonnenschirm SCHATTELLO  2,5 x 3 m   rechteckig

  Teilung 8-Teiler
  Fläche ca. 7,5 m²
A Höhe geschlossen inkl. Kopf

399 cm

B Höhe aufgespannt inkl. Kopf

301 cm

C Durchgangshöhe mit Volant

212 cm

D Durchgangshöhe ohne Volant (untere Speichenkante)

237 cm

F Bodenfreiheit (untere Speichenkante)

193 cm

G Höhe Verteilerflansch

246 cm

  Gewicht ohne Verpackung (mit Acryl-Bespannung ohne Volant)

27 kg

  Schirmmast-Durchmesser 76 mm
  Verpackung (Kartonhülse ca. 444cm lang, Durchmesser ca. 33 cm) ca. 17 kg
  Fundament mindestens (Länge/Breite/Tiefe) 50 x 50 x 60 cm
  Mindest-Ballast (Anzahl Lagen Betonplatten) 1x = ca. 112 kg

Alle Angaben freibleibend. Irrtümer und technische Änderungen vorbehalten. Maßtoleranz +/- 5%.

Alle Höhenangaben beziehen sich auf Schirme mit MayTex-Acryl-Bespannung, die in einer Ankerhülse SZ 118, SZ146 oder SZ 150 aufgestellt werden. Maßänderungen für andere Befestigungselemente auf Anfrage.
